tastaturen.com - TW-38 Edelstahl-Trackball im Gehäuse zum Einbau, diverse Schnittstellen, IP65

Ausführungen & Preise

TW1177

TW-38-IP65-E-PS/2 USB

Edelstahlkugel, USB und PS/2 Controller integriert

130,00 € zzgl. MwSt.

Features:

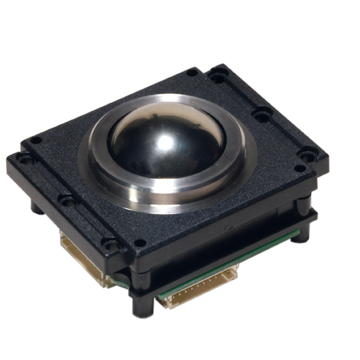

Edelstahl-Trackball als 38 mm Einbaumodul in stabilem Gehäuse
Der patentierte Abstreifring ermöglicht einen leisen Lauf und vor allem einen Staub- und Spritwasserschutz nach DIN IP 65 (statisch)
Geeignete Einsatzgebiete sind u.a. Medizinische Geräte, Kiosk Anwendungen, Produktionsmaschinen oder Geräte in der Luft- und Raumfahrt.
Neben der Edelstahlkugel liefern wir auch eine robuste Kunststofflkugel (mechanische Technologie) sowie eine Epoxydharz-Kugel (optische Technologie)
Bitte beachten Sie auch die im Querverweis dargestellte Einbauversionen mit Edelstahlfrontplatte und integrierten Metall-Tastern.

Pinbelegung Ausgang:

Anschluß für Schalter:

Mechanische Daten
Abmaße:	74 x 52,5 x 38,1 mm
Gehäusematerial:	Kunststoff
Schutzgrad:	IP65
Farbe:	schwarz

Elektrische Daten
Anschluss:	Quadratur
Betriebsspannung:	+5 ± 5,5 V

Umwelt
Betriebstemperatur:	von 0 °C bis +70 °C
Lagertemperatur:	von -25 °C bis +85 °C
Luftfeuchtigkeit:	95 % (keine Kondensation)

Technische Kurzbeschreibung
Ballmaterial:	Phenolkunstharz, Polyester oder oberflächenbehandelte Stahlkugel, Edelstahl 440C
Ballfarbe:	schwarz (optional elfenbein, grau, backlit blau)
Bewegungskraft:	je nach Dichtung: 8/25/50g bei IP40/51/65
Kugelbelastung:	20 kg
Ballrotation:	kontinuierlich und reversible - jede Richtung
Ballgeschwindigkeit:	200 Upm max
Aufstellwinkel:	horizontal bis 30° (ohne Dichtung) horizontal bis 90° (mit Dichtung)
Auflösung (bei Quadratur-Ausgang):	600 Impulse pro Kugeldrehung
Auflösung (bei Protokoll-Ausgang):	über einen 8-fach DIP-Schalter
Externe Schalter Eingänge:	3 Stk für links, mitte, rechts (nur bei Protokollversion!)
Stromaufnahme, typisch (bei Quadratur-Ausgang):	5 mA
Stromaufnahme, typisch (bei Protokoll-Ausgang):	15 mA
Optional Backlight-Trackball:	+5VDC, 100mA
Vibration:	5 Gs, 2-5KHz jede Richtung
Schock:	100 Gs, Dauer 11ms
Lebensdauer:	> 10 mio. Ballumdrehungen (ohne Dichtung) > 2 mio. Ballumdrehungen (mit Dichtung)
